0.6/1kV 低压电力电缆产品规格书
0.6/1kV Low Voltage Power Cable Specification
A. 额定电压 0.6/1kV 聚氯乙烯绝缘聚氯乙烯护套电力电缆
A. 0.6/1kV PVC Insulated & PVC Sheathed Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 VV、VLV、ZA（B/C）-VV、ZA（B/C）-VLV。 ■ Product Models VV, VLV, ZA (B/C)-VV, ZA (B/C)-VLV
■产品规格 1 芯：4～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：铜芯 1.5～500mm²；铝芯 4～500mm²。 ■ Product Specifications Single core: 4 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²; Aluminum conductor 4 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666（适用于阻燃型电缆）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666 (for flame retardant cables)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：聚氯乙烯（PVC）。 填充：聚丙烯网状撕裂绳。 内衬层：无纺布带（阻燃型为玻纤带）。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: Polyvinyl Chloride (PVC)
Filler: Polypropylene split woven rope
Inner Lining: Non-woven tape (glass fiber tape for flame retardant type)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所 非阻燃型电缆适用于一般场所，阻燃型电缆适用于有阻燃要求的场所。 ■ Application Scenarios Non-flame retardant cables for general sites; flame retardant cables for areas with fire resistance requirements.
B．额定电压 0.6/1kV 交联聚乙烯绝缘聚氯乙烯护套电力电缆
B. 0.6/1kV XLPE Insulated PVC Sheathed Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 YJV、YJLV、ZA（B/C）-YJV、ZA（B/C）-YJLV。 ■ Product Models YJV, YJLV, ZA (B/C)-YJV, ZA (B/C)-YJLV
■产品规格 1 芯：4～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：铜芯 1.5～500mm²；铝芯 4～500mm²。 ■ Product Specifications Single core: 4 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²; Aluminum conductor 4 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666（适用于阻燃型电缆）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666 (for flame retardant cables)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：交联聚乙烯（XLPE）。 填充：聚丙烯网状撕裂绳。 内衬层：无纺布带（阻燃型为玻纤带）。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: Cross-linked Polyethylene (XLPE)
Filler: Polypropylene split woven rope
Inner Lining: Non-woven tape (glass fiber tape for flame retardant type)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所 非阻燃型电缆适用于一般场所，阻燃型电缆适用于有阻燃要求的场所。 ■ Application Scenarios Non-flame retardant cables for general sites; flame retardant cables for areas with fire resistance requirements.
C．额定电压 0.6/1kV 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
C. 0.6/1kV PVC Insulated Steel Tape Armored PVC Sheathed Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 VV22、VLV22、VV62、VLV62、ZA（B/C）-VV22、ZA（B/C）-VLV22、ZA（B/C）-VV62、ZA（B/C）-VLV62-0.6/1kV。 ■ Product Models VV22, VLV22, VV62, VLV62, ZA (B/C)-VV22, ZA (B/C)-VLV22, ZA (B/C)-VV62, ZA (B/C)-VLV62-0.6/1kV
■产品规格 1 芯：10～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：铜芯 1.5～500mm²、铝芯 4～500mm²。 ■ Product Specifications Single core: 10 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²; Aluminum conductor 4 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666（适用于阻燃型电缆）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666 (for flame retardant cables)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：聚氯乙烯（PVC）。 填充：聚丙烯网状撕裂绳。 内衬层：PVC。 铠装层：钢带（铠装代号：2— 钢带铠装；6— 非磁性金属带铠装）注：非磁性金属带适用于单芯电缆。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: PVC
Filler: Polypropylene split woven rope
Inner Lining: PVC
Armour Layer: Steel tape (Code 2: steel tape armour; Code 6: non-magnetic metal tape armour. Note: Non-magnetic metal tape for single-core cables)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所 非阻燃型电缆适用于一般场所，阻燃型电缆适用于有阻燃要求的场所。 ■ Application Scenarios Non-flame retardant cables for general sites; flame retardant cables for areas with fire resistance requirements.
D. 额定电压 0.6/1kV 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
D. 0.6/1kV XLPE Insulated Steel Tape Armored PVC Sheathed Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 YJV22、YJLV22、YJV62、YJLV62、ZA（B/C）-YJV22、ZA（B/C）-YJLV22 、ZA（B/C）-YJV62、ZA（B/C）-YJLV62-0.6/1kV。 ■ Product Models YJV22, YJLV22, YJV62, YJLV62, ZA (B/C)-YJV22, ZA (B/C)-YJLV22, ZA (B/C)-YJV62, ZA (B/C)-YJLV62-0.6/1kV
■产品规格 1 芯：10～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：铜芯 1.5～500mm²、铝芯 4～500mm²。 ■ Product Specifications Single core: 10 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²; Aluminum conductor 4 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666（适用于阻燃型电缆）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666 (for flame retardant cables)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：交联聚乙烯（XLPE）。 填充：聚丙烯网状撕裂绳。 内衬层：PVC。 铠装层：钢带（铠装代号：2— 钢带铠装；6— 非磁性金属带铠装）注：非磁性金属带适用于单芯电缆。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: XLPE
Filler: Polypropylene split woven rope
Inner Lining: PVC
Armour Layer: Steel tape (Code 2: steel tape armour; Code 6: non-magnetic metal tape armour. Note: Non-magnetic metal tape for single-core cables)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所 非阻燃型电缆适用于一般场所，阻燃型电缆适用于有阻燃要求的场所。 ■ Application Scenarios Non-flame retardant cables for general sites; flame retardant cables for areas with fire resistance requirements.
E. 额定电压 0.6/1kV 聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆
E. 0.6/1kV PVC Insulated PVC Sheathed Fire Resistant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 NH-VV、ZA（B/C）N-VV ■ Product Models NH-VV, ZA (B/C) N-VV
■产品规格 1 芯：4～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：1.5～500mm²。 ■ Product Specifications Single core: 4 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): 1.5 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T 19666。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666
■电缆结构 导体：第 1 种或第 2 种铜导体。 耐火层：合成云母带。 绝缘：聚氯乙烯（PVC）。 填充：聚丙烯网状撕裂绳。 内衬层：无纺布带（阻燃型为玻纤带）。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper conductor
Fire Resistant Layer: Synthetic mica tape
Insulation: PVC
Filler: Polypropylene split woven rope
Inner Lining: Non-woven tape (glass fiber tape for flame retardant type)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所 适用于有阻燃和耐火要求的场所。 ■ Application Scenarios Suitable for locations requiring both flame retardant and fire resistant performance.
F. 额定电压 0.6/1kV 交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆
F. 0.6/1kV XLPE Insulated PVC Sheathed Fire Resistant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 NH-YJV、ZA（B/C）N-YJV ■ Product Models NH-YJV, ZA (B/C) N-YJV
■产品规格 1 芯：4～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：1.5～500mm²； ■ Product Specifications Single core: 4 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): 1.5 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666
■电缆结构 导体：第 1 种或第 2 种铜导体。 耐火层：合成云母带。 绝缘：交联聚乙烯（XLPE）。 填充：聚丙烯网状撕裂绳。 内衬层：无纺布带（阻燃型为玻纤带）。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper conductor
Fire Resistant Layer: Synthetic mica tape
Insulation: XLPE
Filler: Polypropylene split woven rope
Inner Lining: Non-woven tape (glass fiber tape for flame retardant type)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所 适用于有阻燃和耐火要求的场所。 ■ Application Scenarios Suitable for locations requiring both flame retardant and fire resistant performance.
G. 额定电压 0.6/1kV 聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆
G. 0.6/1kV PVC Insulated Steel Tape Armored PVC Sheathed Fire Resistant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 NH-VV22、ZA（B/C）NH-VV22、NH-VV62、ZA（B/C）NH-VV62-0.6/1kV ■ Product Models NH-VV22, ZA (B/C) NH-VV22, NH-VV62, ZA (B/C) NH-VV62-0.6/1kV
■产品规格 1 芯：10～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：铜芯 1.5～500mm²。 ■ Product Specifications Single core: 10 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666
■电缆结构 导体：第 1 种或第 2 种铜导体。 耐火层：合成云母带。 绝缘：聚氯乙烯（PVC）。 填充：聚丙烯网状撕裂绳。 内衬层：PVC。 铠装层：钢带（铠装代号：2— 钢带铠装；6— 非磁性金属带铠装）注：非磁性金属带适用于单芯电缆。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper conductor
Fire Resistant Layer: Synthetic mica tape
Insulation: PVC
Filler: Polypropylene split woven rope
Inner Lining: PVC
Armour Layer: Steel tape (Code 2: steel tape armour; Code 6: non-magnetic metal tape armour. Note: Non-magnetic metal tape for single-core cables)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所：适用于有阻燃和耐火要求的场所。 ■ Application Scenarios Suitable for locations requiring both flame retardant and fire resistant performance.
H. 额定电压 0.6/1kV 交联聚乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆
H. 0.6/1kV XLPE Insulated Steel Tape Armored PVC Sheathed Fire Resistant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 NH-YJV22、ZA（B/C）N-YJV22、NH-YJV62、ZA（B/C）N-YJV62-0.6/1kV。 ■ Product Models NH-YJV22, ZA (B/C) N-YJV22, NH-YJV62, ZA (B/C) N-YJV62-0.6/1kV
■产品规格 1 芯：10～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：1.5～500mm²。 ■ Product Specifications Single core: 10 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): 1.5 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666
■电缆结构 导体：第 1 种或第 2 种铜导体。 耐火层：合成云母带。 绝缘：交联聚乙烯（XLPE）。 填充：聚丙烯网状撕裂绳。 内衬层：PVC。 铠装层：钢带（铠装代号：2— 钢带铠装；6— 非磁性金属带铠装）注：非磁性金属带适用于单芯电缆。 外护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper conductor
Fire Resistant Layer: Synthetic mica tape
Insulation: XLPE
Filler: Polypropylene split woven rope
Inner Lining: PVC
Armour Layer: Steel tape (Code 2: steel tape armour; Code 6: non-magnetic metal tape armour. Note: Non-magnetic metal tape for single-core cables)
Outer Sheath: PVC (flame retardant PVC for flame retardant cables)
■适用场所 适用于有阻燃和耐火要求的场所。 ■ Application Scenarios Suitable for locations requiring both flame retardant and fire resistant performance.
I. 额定电压 0.6/1kV 交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆
I. 0.6/1kV XLPE Insulated Polyolefin Sheathed LSZH Flame Retardant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 WDZA（B/C）-YJY、WDZA（B/C）-YJLY。 ■ Product Models WDZA (B/C)-YJY, WDZA (B/C)-YJLY
■产品规格 1 芯：4～500mm²；（2、3、4、5、3+1、3+2、4+1 芯）：铜芯 1.5～500mm²；铝芯 4～500mm²。 ■ Product Specifications Single core: 4 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²; Aluminum conductor 4 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：交联聚乙烯（XLPE）。 填充：玻纤绳。 内衬层：玻纤带。 外护套：无卤低烟阻燃聚烯烃。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: XLPE
Filler: Glass fiber rope
Inner Lining: Glass fiber tape
Outer Sheath: Low smoke zero halogen flame retardant polyolefin
■适用场所 适用于人员较密集场所，如医院、学校、高铁站、地铁站、大型商业中心、高层建筑等。 ■ Application Scenarios High-density public areas including hospitals, schools, high-speed rail stations, metro stations, shopping malls and high-rise buildings.
J. 额定电压 0.6/1kV 交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃护套电力电缆
J. 0.6/1kV XLPE Insulated Steel Tape Armored Polyolefin Sheathed LSZH Flame Retardant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 WDZA（B/C）-YJY23、WDZA（B/C）-YJLY23-0.6/1kV。 ■ Product Models WDZA (B/C)-YJY23, WDZA (B/C)-YJLY23-0.6/1kV
■产品规格 1 芯：10～500mm²；2、3、4、5、3+1、3+2、4+1 芯：铜芯 1.5～500mm²、铝芯 4～500mm²。 ■ Product Specifications Single core: 10 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²; Aluminum conductor 4 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666（适用于阻燃型电缆）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666 (for flame retardant cables)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：交联聚乙烯（XLPE）。 填充：玻纤绳。 内衬层：聚烯烃。 铠装层：钢带（铠装代号：2— 钢带铠装；6— 非磁性金属带铠装）注：非磁性金属带适用于单芯电缆。 外护套：无卤低烟阻燃聚烯烃。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: XLPE
Filler: Glass fiber rope
Inner Lining: Polyolefin
Armour Layer: Steel tape (Code 2: steel tape armour; Code 6: non-magnetic metal tape armour. Note: Non-magnetic metal tape for single-core cables)
Outer Sheath: Low smoke zero halogen flame retardant polyolefin
■适用场所 适用于人员较密集场所，如医院、学校、高铁站、地铁站、大型商业中心、高层建筑等。 ■ Application Scenarios High-density public areas including hospitals, schools, high-speed rail stations, metro stations, shopping malls and high-rise buildings.
K. 额定电压 0.6/1kV 交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火电力电缆
K. 0.6/1kV XLPE Insulated Polyolefin Sheathed LSZH Flame Retardant Fire Resistant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 WDZAN-YJY、WDZBN-YJY、WDZCN-YJY-0.6/1kV。 ■ Product Models WDZAN-YJY, WDZBN-YJY, WDZCN-YJY-0.6/1kV
■产品规格 1 芯：4～500mm²；2、3、4、5、3+1、3+2、4+1 芯：铜芯 1.5～500mm²。 ■ Product Specifications Single core: 4 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666
■电缆结构 导体：第 1 种或第 2 种铜导体。 绝缘：交联聚乙烯（XLPE）。 填充：玻纤绳。 内衬层：玻纤带。 外护套：无卤低烟阻燃聚烯烃。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper conductor
Insulation: XLPE
Filler: Glass fiber rope
Inner Lining: Glass fiber tape
Outer Sheath: Low smoke zero halogen flame retardant polyolefin
■适用场所 适用于人员较密集场所，如医院、学校、高铁站、地铁站、大型商业中心、高层建筑等。 ■ Application Scenarios High-density public areas including hospitals, schools, high-speed rail stations, metro stations, shopping malls and high-rise buildings.
L. 额定电压 0.6/1kV 交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃耐火电力电缆
L. 0.6/1kV XLPE Insulated Steel Tape Armored Polyolefin Sheathed LSZH Flame Retardant Fire Resistant Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 WDZAN-YJY23、WDZBN-YJY23、WDZCN-YJY23-0.6/1kV。 ■ Product Models WDZAN-YJY23, WDZBN-YJY23, WDZCN-YJY23-0.6/1kV
■产品规格 1 芯：10～500mm²；2、3、4、5、3+1、3+2、4+1 芯：铜芯 1.5～500mm²、铝芯 4～500mm²。 ■ Product Specifications Single core: 10 ~ 500 mm² Multi-core (2, 3, 4, 5, 3+1, 3+2, 4+1 cores): Copper conductor 1.5 ~ 500 mm²; Aluminum conductor 4 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）、GB/T19666（适用于阻燃型电缆）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1), GB/T 19666 (for flame retardant cables)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：交联聚乙烯（XLPE）。 填充：玻纤绳。 内衬层：聚烯烃。 铠装层：钢带（铠装代号：2— 钢带铠装；6— 非磁性金属带铠装）注：非磁性金属带适用于单芯电缆。 外护套：无卤低烟阻燃聚烯烃。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: XLPE
Filler: Glass fiber rope
Inner Lining: Polyolefin
Armour Layer: Steel tape (Code 2: steel tape armour; Code 6: non-magnetic metal tape armour. Note: Non-magnetic metal tape for single-core cables)
Outer Sheath: Low smoke zero halogen flame retardant polyolefin
■适用场所 适用于人员较密集场所，如医院、学校、高铁站、地铁站、大型商业中心、高层建筑等。 ■ Application Scenarios High-density public areas including hospitals, schools, high-speed rail stations, metro stations, shopping malls and high-rise buildings.
M．额定电压 0.6/1kV 聚氯乙烯绝缘金属丝铠装聚氯乙烯护套电力电缆
M. 0.6/1kV PVC Insulated Steel Wire Armored PVC Sheathed Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 VV32、VLV32、VV72、VLV72-0.6/1kV。 ■ Product Models VV32, VLV32, VV72, VLV72-0.6/1kV
■产品规格 （1、2、3、4、5、3+1、3+2、4+1 芯）：16～500mm²。 ■ Product Specifications Single /multi-core (1, 2, 3, 4, 5, 3+1, 3+2, 4+1 cores): 16 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：聚氯乙烯（PVC）。 填充：聚丙烯网状撕裂绳。 内衬层：PVC。 铠装层：钢丝（铠装代号：3— 镀锌钢丝铠装；7— 非磁性金属丝铠装）注：非磁性金属丝适用于单芯电缆。 外护套：聚氯乙烯。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: PVC
Filler: Polypropylene split woven rope
Inner Lining: PVC
Armour Layer: Steel wire (Code 3: galvanized steel wire armour; Code 7: non-magnetic metal wire armour. Note: Non-magnetic metal wire for single-core cables)
Outer Sheath: PVC
■适用场所 适用于有一定落差的环境。如斜井井筒、竖井，垂直安装等场所。 ■ Application Scenarios Locations with large vertical drop, such as inclined shafts, vertical wells and vertical installation projects.
N．额定电压 0.6/1kV 交联聚乙烯绝缘金属丝铠装聚氯乙烯护套电力电缆
N. 0.6/1kV XLPE Insulated Steel Wire Armored PVC Sheathed Power Cables
产品示意图 | Product Diagram （图片预留位） | (Image placeholder for catalog)
■适用范围（用途） 本产品主要适用于交流 50Hz，额定电压 0.6/1kV 及以下的配电网或工业装置中，用于传输和分配电能。 ■ Application Scope Suitable for power transmission and distribution in AC 50Hz power distribution networks and industrial installations with rated voltage up to 0.6/1kV.
■产品型号 YJV32、YJLV32、YJV72、YJLV72-0.6/1kV。 ■ Product Models YJV32, YJLV32, YJV72, YJLV72-0.6/1kV
■产品规格 （1、2、3、4、5、3+1、3+2、4+1 芯）：16～500mm²。 ■ Product Specifications Single /multi-core (1, 2, 3, 4, 5, 3+1, 3+2, 4+1 cores): 16 ~ 500 mm²
■执行标准 GB/T12706.1（IEC 60502-1）。 ■ Executive Standards GB/T 12706.1 (IEC 60502-1)
■电缆结构 导体：第 1 种或第 2 种铜、铝导体。 绝缘：交联聚乙烯（XLPE）。 填充：聚丙烯网状撕裂绳。 内衬层：PVC。 铠装层：钢丝（铠装代号：3— 镀锌钢丝铠装；7— 非磁性金属丝铠装）注：非磁性金属丝适用于单芯电缆。 外护套：聚氯乙烯。 ■ Cable Structure
Conductor: Class 1 or Class 2 copper / aluminum conductor
Insulation: XLPE
Filler: Polypropylene split woven rope
Inner Lining: PVC
Armour Layer: Steel wire (Code 3: galvanized steel wire armour; Code 7: non-magnetic metal wire armour. Note: Non-magnetic metal wire for single-core cables)
Outer Sheath: PVC
■适用场所 适用于有一定落差的环境。如斜井井筒、竖井，垂直安装等场所。 ■ Application Scenarios Locations with large vertical drop, such as inclined shafts, vertical wells and vertical installation projects.
附录 A 产品使用特性
Appendix A Cable Operating Characteristics
■电缆额定电压 电缆的交流额定电压 U0/U 为 0.6/1kV，最高系统电压（Um）为 1.2kV。 ■ Rated Voltage Rated AC voltage U0/U: 0.6/1kV; Maximum system voltage Um: 1.2kV
■电缆工作温度 聚氯乙烯绝缘电缆正常运行时导体最高温度为 70℃； 交联聚乙烯绝缘电缆正常运行时导体最高温度为 90℃。 ■ Continuous Operating Temperature
PVC insulated cable: Max conductor temperature 70°C
XLPE insulated cable: Max conductor temperature 90°C
■导体允许短路温度（最长持续 5S）。 聚氯乙烯绝缘电缆： 导体截面积≤300mm2 为 160℃；导体截面积＞300mm2 为 140℃。 交联聚乙烯绝缘电缆为 250℃。 ■ Short-circuit Temperature (Max duration: 5s)
PVC insulated cable: 160°C for cross-section ≤300mm²; 140°C for cross-section ＞300mm²
XLPE insulated cable: 250°C
■电缆敷设环境温度 电缆敷设时的环境温度应不低于 0℃，低于 0℃时应进行预热处理。 ■ Minimum Laying Ambient Temperature ≥0°C; Preheating is required if ambient temperature below 0°C during installation.
■电缆安装（敷设）时的最小允许弯曲半径： 单芯电缆：无铠装和钢丝铠装为 20D；钢带铠装为 15D。 多芯电缆：无铠装和钢丝铠装为 15D；钢带铠装为 12D。（注：D 为电缆外径） ■ Minimum Allowable Bending Radius
Single-core cable: Non-armoured / steel wire armoured: 20D; Steel tape armoured: 15D
Multi-core cable: Non-armoured / steel wire armoured: 15D; Steel tape armoured: 12D (Note: D = Outer diameter of cable)
■敷设方式 无铠装电缆：适用于室内、穿管、隧道、电缆桥架或支架敷设，不能承受机械应力。 有铠装电缆：适用于室内、隧道、电缆沟或直埋敷设，能承受一定的机械应力。 ■ Laying Conditions
Non-armoured cable: Indoor, conduit, tunnel, cable tray installation; Cannot bear mechanical external force
Armoured cable: Indoor, tunnel, cable trench, direct burial installation; Resist moderate mechanical stress
■电缆敷设不受水平落差限制。 ■ Vertical Laying Limit No restriction on vertical height difference for cable laying.
附录 B 产品主要技术参数
Appendix B Main Technical Parameters
表 1 绝缘标称厚度 (mm)
Table 1 Nominal Insulation Thickness (Unit: mm)
表格
导体标称截面积 mm2Nominal Cross-section
PVC 绝缘PVC Insulation
XLPE 绝缘XLPE Insulation
导体标称截面积 mm2Nominal Cross-section
PVC 绝缘PVC Insulation
XLPE 绝缘XLPE Insulation
1.5，2.5
0.8
0.7
120
1.6
1.2
4，6
1.0
0.7
150
1.8
1.4
10，16
1.0
0.7
185
2.0
1.6
25；35
1.2
0.9
240
2.2
1.7
50
1.4
1.0
300
2.4
1.8
70
1.4
1.1
400
2.6
2.0
95
1.6
1.1
500
2.8
2.2
表 2 20℃时导体直流电阻 (Ω/km)
Table 2 Maximum DC Resistance of Conductor at 20°C (Unit: Ω/km)
表格
导体标称截面积 mm2Nominal Cross-section
铜芯最大值Copper Max
铝芯最大值Aluminum Max
导体标称截面积 mm2Nominal Cross-section
铜芯最大值Copper Max
铝芯最大值Aluminum Max
1.5
12.1
—
70
0.268
0.443
2.5
7.41
12.1
95
0.193
0.320
4
4.61
7.41
120
0.153
0.253
6
3.08
4.61
150
0.124
0.206
10
1.83
3.08
185
0.0991
0.164
16
1.15
1.91
240
0.0754
0.125
25
0.727
1.20
300
0.0601
0.100
35
0.524
0.868
400
0.0470
0.0778
50
0.387
0.641
500
0.0366
0.0605
交流耐压试验
施加 3.5kV 交流电压，持续时间为 5 分钟，绝缘不发生击穿。
AC Voltage Withstand Test
Apply AC 3.5kV voltage for 5 consecutive minutes; no insulation breakdown shall occur.
阻燃、耐火及无卤低烟性能（适用于阻燃、耐火及无卤低烟电缆）
Flame Retardant, Fire Resistant & LSZH Performance
表 3 单根阻燃性能
Table 3 Single Cable Flame Retardant Performance
表格
代号Code
试样外径 d mmSpecimen OD
供火时间 SBurning Time
试验结果Test Result
试验方法Standard
Z
d≤25
60±2
上夹具下缘与炭化起点距离＞50mm 且＜540mm，符合 GB/T19666The distance between lower fixture and carbonization start >50mm & <540mm, complying with GB/T19666
GB/T18380.12
25＜d≤50
120±2
50＜d≤75
240±2
d＞75
480±2
表 4 成束阻燃性能
Table 4 Bunched Cable Flame Retardant Performance
表格
代号Code
非金属体积 L/mNon-metal Volume
供火时间 minBurning Time
试验结论Test Result
试验方法Standard
ZA
7
40
炭化高度不超过 2.5m，符合 GB/T19666Carbonization height ≤2.5m, complying with GB/T19666
GB/T18380.33
ZB
3.5
40
GB/T18380.34
ZC
1.5
20
GB/T18380.35
表 5 耐火性能
Table 5 Fire Resistance Performance
表格
代号Code
试验时长Test Duration
试验电压Test Voltage
试验结论Test Result
试验方法Standard
N
90min 燃烧 + 15min 冷却90min flame +15min cooling
额定电压Rated voltage
2A 熔断器不熔断，指示灯不灭，符合 GB/T196662A fuse intact, indicator light on, complying with GB/T19666
GB/T19216.21
表 6 无卤性能
Table 6 Zero Halogen Performance
表格
项目Item
技术要求Requirement
判定Judgment
标准Standard
PH 值 PH
≥4.3
符合 GB/T19666-2019Meet GB/T19666-2019
GB/T17650.2
电导率 μS Conductivity
≤10
HCI、HBr 含量 %
≤0.5
HF 含量 %
≤0.1
总卤素含量 mg/g Total Halogen
≤1.0
IEC 60754-3
低烟性能
透光率不小于 60%。
Low Smoke Performance
Light transmittance ≥60%

5 光伏电缆| Photovoltaic Solar Cable
产品示意图 | Product Diagram
(Image placeholder for catalog) ■适用范围 | Application Scope 中文：光伏系统直流侧组件至逆变器连接，可户外长期全天候敷设。 English: Used for DC connection between PV modules and inverters in photovoltaic systems, suitable for long-term outdoor all-weather installation.
■产品型号 | Product Models 中文：PV1-F、HIZ2Z2-K English: PV1-F, HIZ2Z2-K
■产品规格 | Specifications 中文：单芯 1.5～240mm² English: Single core 1.5～240mm²
■执行标准 | Executive Standards 中文：EN 50618、2pfG 1169/08 English: EN 50618, 2pfG 1169/08
■使用特性 | Operating Characteristics
额定电压 | Rated Voltage PV1-F：AC 0.6/1kV, DC 1.8kV HIZ2Z2-K：AC 1.0/1kV, DC 1.5kV
最小弯曲半径：4 倍外径 Min bending radius: 4× OD
长期导体最高 90℃，环境 - 40℃～+90℃ Max continuous conductor temp:90℃, ambient temp -40℃ ~ +90℃
短路最高 200℃（≤5s）Short-circuit temp:200℃ (max 5s)
■导体要求 | Conductor Requirement 中文：GB/T3956 IEC60228 第 5 类镀锡软铜导体 English: Class 5 tinned flexible copper conductor to GB/T3956 & IEC60228
■绝缘护套 | Insulation & Sheath 中文：辐照交联低烟无卤聚烯烃 English: Irradiation cross-linked LSZH polyolefin
■产品主要优点 | Key Advantages 中文：
耐高温、抗紫外线、臭氧、盐雾、酸碱、开裂；
同截面载流量比普通电缆高 20~30%；
户外露天可用，悬挂 / 固定 / 移动敷设均可；
阻燃环保无卤，符合 RoHS；
柔软易施工；
户外设计使用寿命≥25 年。 English:
Excellent resistance to high temperature, UV, ozone, salt spray, acid & cracking;
Current carrying capacity 20~30% higher than standard cables of equal cross-section;
Suitable for outdoor open-air, suspended, fixed & movable laying;
Flame retardant, halogen-free & RoHS compliant;
Flexible for easy installation;
Designed service life ≥25 years for outdoor PV projects.

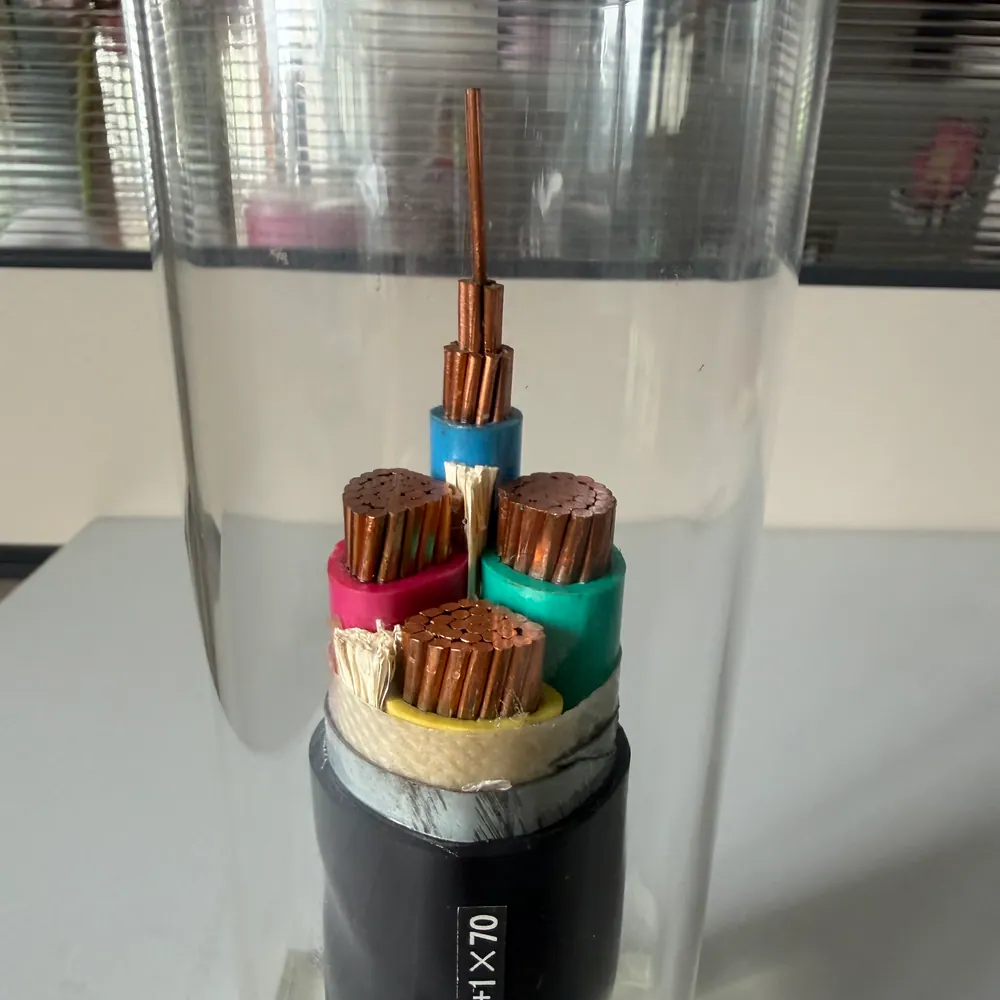

1变频器专用电力电缆| Frequency Converter Special Cable
产品示意图 | Product Diagram
(Image placeholder for catalog) ■适用范围 | Application Scope 中文：主要适用于额定电压 0.6/1kV 及以下变频电源与变频电机之间的连接，作传输电能用。 English: Mainly used for power transmission between frequency converters and variable frequency motors with rated voltage 0.6/1kV and below.
■产品型号 | Product Models 中文：BPVVP、BPVVP1、BPVVP2、BPYJVP、BPYJVP1、BPYJVP2、BPGGP、BPGGP1、BPGGP2、BPVVP22、BPYJVP22、BPVVRP、BPYJVRP、BPVPVP、BPYJPVP、BPVPVP22、BPYJPVP22 English: BPVVP, BPVVP1, BPVVP2, BPYJVP, BPYJVP1, BPYJVP2, BPGGP, BPGGP1, BPGGP2, BPVVP22, BPYJVP22, BPVVRP, BPYJVRP, BPVPVP, BPYJPVP, BPVPVP22, BPYJPVP22 专业释义： BP = 变频专用；V=PVC 绝缘；YJ=XLPE 绝缘；P = 铜丝编织屏蔽；P2 = 铜带绕包屏蔽；G = 硅橡胶；22 = 钢带铠装 PVC 护套
■产品规格 | Product Specifications 中文：主线芯 (3 芯）：2.5～400mm²；中性线芯（3 芯）：0.5～95mm²。 English: Main 3 cores: 2.5～400mm²; Neutral cores: 0.5～95mm²
■执行标准 | Executive Standards 中文：GB/T12706.1（IEC 60502-1)、企业标准 English: GB/T12706.1 (IEC 60502-1), Enterprise Standard
■使用特性 | Operating Characteristics
电缆额定电压 | Rated Voltage 中文：电缆交流额定电压 U0/U（Um）为 0.6/1 (1.2) 1kV。 English: Rated AC voltage U0/U (Um): 0.6/1 (1.2) kV
电缆连续运行导体最高温度 | Max Continuous Conductor Temp 中文：聚氯乙烯绝缘 70℃；交联聚乙烯绝缘 90℃。 English: PVC insulation: 70℃; XLPE insulation: 90℃
导体允许短路温度（最长 5 秒） | Short-circuit Temp (Max 5s) 中文：PVC 电缆截面≤300mm² 为 160℃；＞300mm² 为 140℃；XLPE 电缆 250℃ English: PVC cable: 160℃ (section ≤300mm²), 140℃ (section＞300mm²); XLPE cable: 250℃
敷设环境温度 | Laying Ambient Temp 中文：敷设环境不低于 0℃ English: Laying temperature shall not be lower than 0℃
最小弯曲半径 | Min Bending Radius 中文：电缆外径 15 倍 English: 15 times cable outer diameter
■产品主要优点 | Key Advantages 中文：
高密度编织 / 铜带双层屏蔽，超强抗干扰，降低电机噪音，保障变频系统稳定；
耐脉冲冲击电压，保护变频器不受高频瞬时电压损伤；
低阻抗、低工作电容，减少高频信号衰减畸变，屏蔽层可承载短路电流；
耐温、耐候、耐磨，长期运行稳定。 English:
High-density copper braid / copper tape double shielding provides excellent anti-interference performance, reduces motor noise and ensures stable operation of frequency conversion system;
Excellent impulse voltage resistance to protect inverters from high-frequency transient voltage damage;
Low impedance & low working capacitance to reduce high-frequency signal attenuation & distortion, the shield layer can bear short-circuit current;
Outstanding heat resistance, weather resistance and abrasion resistance for long-term stable service.

塑料绝缘控制电缆Plastic Insulated Control Cable
产品示意图 Product Diagram (Image alt KVV KVVP KVV22 armored shield control cable) ■适用范围 Application Scope 额定 450/750V 控制回路、信号监测、设备保护线路。 For 450/750V control circuit, signal monitoring and equipment protection wiring. ■电缆型号 Product Models KVV、KYJV、KVVP、KYJVP、KVV22、KYJVP22、KVV32、ZA/B/C 阻燃系列 KVV, KYJV, KVVP, KYJVP, KVV22, KYJVP22, KVV32, ZA/B/C flame retardant series ■执行标准 Executive Standards GB/T9330、GB/T19666（阻燃耐火） GB/T9330, GB/T19666 (flame retardant & fire resistant) ■电缆结构 Cable Structure 导体 1/2 类铜；PVC/XLPE 绝缘；PP 填充；聚酯隔离带；铜丝 / 铜带屏蔽；钢带 / 钢丝铠装；PVC / 低烟无卤护套 Class1/2 copper conductor; PVC/XLPE insulation; PP filler; polyester tape; copper tape/braid shield; steel tape/steel wire armour; PVC/LSZH sheath ■使用特性 Operating Characteristics 额定 450/750V，直流耐压不超过交流 1.5 倍； Rated AC 450/750V, DC voltage ≤1.5×AC rated value. PVC 绝缘长期 70℃，XLPE 绝缘 90℃； Max temp: PVC 70℃, XLPE 90℃. 敷设温度≥0℃；环境 - 15~45℃； Laying temp ≥0℃, working ambient -15~45℃. 最小弯曲半径：无铠 6D；XLPE 无铠 8D；铠装 12D； Min bending radius: unarmored 6D; XLPE unarmored 8D; armored 12D. ■敷设方式 Laying Method 无铠：室内、桥架，不可承受机械冲击； Unarmored: indoor, cable tray, cannot bear mechanical impact. 钢带铠装：电缆沟、直埋地下； Steel tape armored: cable trench, direct burial. ■适用分类 Application Classification 普通厂房选用非阻燃 KVV；医院 / 地铁 / 高层建筑选用低烟无卤阻燃控制电缆。 General factory: non-flame retardant KVV; Hospital/metro/high-rise: LSZH flame retardant control cable. ■耐压试验 Withstand Voltage 施加 3.0kV 交流电压，持续 5 分钟绝缘不击穿 Apply AC 3.0kV for 5 mins without insulation breakdown. 阻燃、耐火、低烟测试表格同附录 A 表 3、表 4，完全复用原文表格无删减。 Flame retardant, fire resistant, LSZH test tables are identical with Appendix A Table3 & Table4, fully retained without deletion.

橡皮绝缘软电线Rubber Insulated Flexible Cord
产品示意图 Product Diagram (Image alt YZ YC YCW oil resistant rubber portable power cable) ■适用范围 Application Scope 450/750V 电动工具、移动设备电源连接线 For power connection of 450/750V power tools and mobile equipment ■电缆型号 Product Models 60245IEC53 (YZ)、60245IEC57 (YZW)、YC、YCW 60245IEC53 (YZ), 60245IEC57 (YZW), YC, YCW ■执行标准 Executive Standards GB/T5013.4 (IEC 60245-4)、JB/T8735.2 GB/T5013.4 (IEC 60245-4), JB/T8735.2 ■额定电压 Rated Voltage 300/500V、450/750V ■最小弯曲半径 Minimum Bending Radius 6 倍电缆外径 6 times cable outer diameter ■导体长期最高温度 Max Continuous Conductor Temp 65℃ ■电缆规格 Product Specifications YZ：2~5 芯 0.75~6mm²；YC：单芯、多芯 1.5~400mm² YZ: 2~5 core 0.75~6mm²; YC: single/multi core 1.5~400mm² ■产品优势 Key Advantages
第 5 类超细软铜，极度柔软； Class5 ultra-fine flexible copper, super soft.
低电阻，大电流承载； Low resistance for high current transmission.
加厚橡胶耐刮擦、抗撕裂； Thick rubber sheath anti-scratch & anti-tear.
耐油、耐紫外线、户外抗老化； Oil & UV resistant, anti-aging for outdoor construction.
绝缘稳定，工地施工安全。 Stable insulation for construction safety.

煤矿用移动橡套软电缆Mobile Rubber Flexible Mining Cable
产品示意图 Product Diagram (Image alt MY MYP underground flame retardant rubber mining cable) ■执行标准 Executive Standards MT/T 818 ■额定电压 Rated Voltage 0.3/0.5kV ~ 8.7/10kV 多规格 Multiple specifications from 0.3/0.5kV to 8.7/10kV ■最小弯曲半径 Minimum Bending Radius 6 倍电缆外径；地线可靠接地 6 times cable outer diameter; ground core reliable earthing ■导体长期最高温度 Max Continuous Conductor Temp 90℃；短路 5 秒极限温度 250℃ 90℃; Short-circuit max temp within 5s: 250℃
型号用途对照表 Model & Application Table
表格
型号 Model
电缆名称 Cable Name
适用范围 Application
截面 mm2 Cross-section
MC/MCP
采煤机电缆 Shearer Cable
井下采煤机供电 Power supply for underground shearer
16~150
MCPJB/MCPJR
加强屏蔽采煤机电缆 Reinforced Shield Shearer Cable
可拖拽采煤设备 Trailing shearer equipment
35~95
MCPT/MCPTJ
金属屏蔽采煤机电缆 Metal Screen Shearer Cable
井下切割设备 Underground cutting machine
25~150
MY/MYP
通用移动矿用电缆 General Mobile Mining Cable
井下移动机械设备 Underground mobile equipment
单芯 4~400；3+1 芯 4~185Single 4~400; 3+1 core 4~185
MYPTJ
监视屏蔽矿用电缆 Monitoring Shield Mining Cable
井下移动变压器 Underground transformer
25~185
MYPT
金属屏蔽矿用电缆 Metal Shield Mining Cable
矿山机械 Mining machinery
35~185
MZ/MZP
矿用电钻电缆 Mining Drill Cable
井下电钻 Coal electric drill
2.5~4
MYQ
轻型矿用电缆 Light Mining Cable
巷道照明、信号 Tunnel lighting & signal
1.0~2.5
■产品优势 Key Advantages
弯曲半径仅 6D，超高柔软适配井下拖拽； Ultra flexible with only 6D bending radius for underground dragging.
耐磨、耐油、耐酸碱橡胶护套； Wear, oil, acid & alkali resistant rubber sheath.
阻燃自熄，符合井下安全标准； Self-extinguishing flame retardant, meet underground safety standard.
绝缘电阻高，潮湿环境稳定； High insulation resistance, stable in humid mine environment.
屏蔽款有效抑制设备电磁干扰； Shielded type eliminate equipment EMI interference.
低重金属 RoHS 环保，井下合规。 Low heavy metal RoHS compliant for mine environment.

2 电动汽车充电电缆 | Electric Vehicle Charging Cable
产品示意图 | Product Diagram
(Image placeholder for catalog) ■适用范围 | Application Scope 中文：适用于电动汽车传导充电装置，交流 450/750V、直流 1.0kV 及以下电能传输。 English: Used for conductive charging devices of electric vehicles, power transmission under AC 450/750V and DC 1.0kV rated voltage.
■产品代号说明 | Model Code Instruction 中文：EV = 交流充电电缆；EVDC = 直流充电电缆 English: EV = AC charging cable; EVDC = DC charging cable
表 1 产品型号与规格 Table 1 Model & Specifications
表格
中文分类
英文分类
线芯类型 Core Type
标称截面积 Nominal Area mm²
交流充电电缆 AC Charging Cable
主绝缘线芯 Main core
1.0～70
信号控制线芯 Signal & control core
0.5～1.5
直流充电电缆 DC Charging Cable
主电源线芯 Main power core
10～240
接地线芯 Earth core
6～120
辅助电源线 Auxiliary core
4，6
信号控制线芯 Signal & control core
0.75～2.5
表 2 绝缘护套温度参数 Table 2 Temperature Parameters
表格
绝缘代号 Insulation
护套代号 Sheath
导体最高连续温度 Max Conductor Temp
最低环境温 Min Ambient Temp
S
S、F
70℃
-25℃
S90
S90、U、F
90℃
-40℃
E
U、F
90℃
-40℃
EY
U、YJ
90℃
-40℃
■执行标准 | Executive Standards 中文：GB/T 33594、EN 50620、IEC 62893 English: GB/T 33594, EN 50620, IEC 62893
■产品主要优点 | Key Advantages 中文：
高纯度无氧铜导体，导电优异，温升与压降小；
绝缘电气性能稳定；
超高柔软，最小弯曲半径仅 6 倍电缆外径，收卷安装便捷；
耐拖拽碾压，机械强度高；
-40℃超低温耐受；
耐油、酸碱、老化、防水耐磨；
屏蔽款有效抑制大电流电磁干扰，杜绝充电跳枪、通讯中断；
无卤低烟款燃烧少烟无毒，符合 RoHS 环保。 English:
High-purity oxygen-free copper conductor delivers superior conductivity with low temperature rise & voltage drop;
Stable electrical insulation performance;
Ultra-flexible, minimum bending radius only 6× cable OD, easy winding & installation;
High mechanical strength, resistant to dragging, rolling & extrusion;
Excellent low-temperature resistance down to -40℃;
Resistant to oil, acid, alkali, aging, water and abrasion;
Shielded version suppresses high-current EMI, avoiding charging disconnection & communication failure;
LSZH type produces little non-toxic smoke during combustion, fully RoHS compliant.

电机绕组引接线| Motor Winding Lead Wire
产品示意图 | Product Diagram
(Image placeholder for catalog) ■适用范围 | Application Scope 中文：电机内部绕组与外部电源连接专用线缆。 English: Special wire for connection between internal motor winding and external power supply.
■产品型号 | Product Models 中文：JV、JF、JEH、JEM、JH、JG、JEFR、JBQ English: JV, JF, JEH, JEM, JH, JG, JEFR, JBQ
■产品规格 | Specifications 中文：单芯 0.75～240mm² English: Single core 0.75～240mm²
■执行标准 | Executive Standards 中文：JB/T6213 English: JB/T6213
■使用特性 | Operating Characteristics
额定电压：500V / 750V / 1000V / 6kV / 10kV Rated voltage: 500V / 750V / 1000V / 6kV / 10kV
最小弯曲半径：4 倍电缆外径 Min bending radius: 4× cable OD
长期导体最高温度：PVC 70℃；EPR 90℃；硅橡胶 180℃ Max continuous temp: PVC 70℃, EPR 90℃, Silicone rubber 180℃
■产品主要优点 | Key Advantages 中文：
宽温域，硅橡胶款耐 - 60℃低温，适配电机持续高温工况；
镀锡软铜丝，极柔软，狭小腔体布线；
耐浸渍漆、润滑油、酸碱、潮湿；
高绝缘耐压，漏电风险低；
抗老化，设备长期运行寿命长。 English:
Wide temperature range; silicone type withstand -60℃ low temp & long-term high motor operating heat;
Tinned soft copper strands, ultra-flexible for wiring inside narrow motor housing;
Resistant to impregnating varnish, lubricating oil, acid, alkali & moisture;
High voltage insulation, low leakage risk;
Anti-aging for long service life of motor equipment.

3电焊机电缆| Welding Machine Cable
产品示意图 | Product Diagram
(Image placeholder for catalog) ■适用范围 | Application Scope 中文：电焊机二次输出端与焊枪之间电源连接。 English: Power connection between secondary output of welding machine and welding torch.
■产品型号 | Product Models 中文：60245IEC 81 (YH）、60245IEC 82 (YHF） English: 60245IEC 81 (YH), 60245IEC 82 (YHF)
■产品规格 | Specifications 中文：单芯 16～95mm² English: Single core 16～95mm²
■执行标准 | Executive Standards 中文：GB/T 5013.6（IEC 60245-6) English: GB/T 5013.6 (IEC 60245-6)
■使用特性 | Operating Characteristics
额定电压：无专项规定 Rated voltage: Not specified
最小弯曲半径：6 倍电缆外径 Min bending radius: 6× cable OD
长期最高导体温度 65℃ Max continuous conductor temp: 65℃
■产品主要优点 | Key Advantages 中文：
0.2mm 超细多股铜丝，极度柔软，狭小空间反复弯折不变形；
高纯铜，电阻低，适配大电流焊接，能耗低；
加厚橡胶护套，抗撕裂耐磨，耐尖锐金属刮擦；
耐油、酸碱、日晒潮湿；
绝缘电阻高，电气安全；
轻便易携带。 English:
Ultra-fine 0.2mm multi-strand copper conductor, super flexible for frequent bending in narrow spaces;
High-purity copper with low resistance for high-current welding & low power loss;
Thick rubber sheath with high tear & abrasion resistance against sharp metal scratches;
Resistant to oil, acid, alkali, sunlight & damp environment;
High insulation resistance for safe operation;
Lightweight & portable.

矿物绝缘防火电缆Mineral Insulated Fire Resistant Cable
（原文完整段落、规格、结构、参数全部完整保留，无删减，表格 / 参数不省略，中英对照 + SEO 嵌入）
A 0.6/1kV 氧化镁矿物绝缘铜护套电缆 | 0.6/1kV Magnesium Oxide MI Copper Sheathed Cable (BTTZ/BTTQ)
产品示意图 Product Diagram (Image alt: BTTZ seamless copper sheath mineral insulated fire survival cable 0.6/1kV pure white background) ■适用范围 Application Scope 主要适用于交流额定 0.6/1kV 及以下配电网、工业设备电能传输分配。 Mainly used for power transmission and distribution of power grid and industrial equipment with AC rated voltage 0.6/1kV and below. ■电缆型号 Product Models BTTQ、BTTZ、BTTVQ、BTTVZ、BTTYZ ■电缆规格 Product Specifications 单芯：6～400mm²；2-5 芯：2.5～25mm² Single core: 6～400mm²; 2-core ~ 5-core: 2.5～25mm² ■执行标准 Executive Standards GB/T13033.1 (IEC 60702-1) ■额定电压 Rated Voltage 500V、750V、1000V ■电缆结构 Cable Structure
实心铜导体，熔点 1083℃ Solid copper conductor, melting point 1083℃
氧化镁无机绝缘，熔点 2800℃，不燃 Magnesium oxide inorganic insulation, melting point 2800℃, non-combustible
无缝铜护套，兼具机械防护与接地功能 Seamless copper sheath, with mechanical protection and earthing function
外护套：PVC / 低烟无卤聚烯烃（Y 型） Outer sheath: PVC / LSZH polyolefin (Y type) ■核心优势 Key Advantages
全无机材质，1000℃火焰持续供电，火灾后无需更换； Full inorganic material, continuous power supply under 1000℃ flame, no replacement after fire disaster.
长期最高工作温度 250℃，短时可接近铜熔点； Max continuous operating temperature up to 250℃, short-time operation near copper melting point.
过载耐受能力强，过载冷却后绝缘可恢复； Strong overload resistance, insulation can recover after overload cooling.
载流量高于普通 PVC 电缆，可降 1~2 档截面选型； Higher ampacity than ordinary PVC cable, cross-section can be reduced by 1~2 grades.
耐辐射，核辐射环境性能无衰减； Radiation resistant, performance unchanged under nuclear radiation environment.
使用寿命超百年，无老化； Service life over 100 years, anti-aging.
外径小、重量轻，节约敷设空间； Small outer diameter, lightweight, save installation space.
高温无卤低烟，公共场所安全； Zero halogen & low smoke under high temperature, safe for public buildings.
机械韧性强，压扁至 1/3 外径仍可正常运行； High mechanical toughness, works normally after flattened to 1/3 outer diameter.
铜护套完整屏蔽，可兼做接地线； Complete EMI shielding of copper sheath, can be used as ground wire.
铜管密封防水、防油、防爆； Sealed copper tube, waterproof, oil-proof and explosion-proof. ■应用场景 Application Scenarios 高层建筑、医院、学校、机场、地铁、商场、钢厂、石化、煤矿、核电、军工消防应急回路。 High-rise buildings, hospitals, schools, airports, metro stations, shopping malls, steel plants, petrochemical plants, coal mines, nuclear power plants, military fire emergency circuits.
B YTTW/RTTZ 波纹铜护套柔性矿物绝缘电缆 | YTTW / RTTZ Flexible Corrugated Copper MI Cable
产品示意图 Product Diagram (Image alt: YTTW flexible mineral insulated fire resistant cable corrugated copper sheath) ■适用范围 Application Scope 适用于 0.6/1kV 交流电网、工业设备电力传输。 Suitable for power transmission of AC 0.6/1kV power grid and industrial equipment. ■电缆型号 Product Models YTTW、RTTZ、YTTWY、BTTRZ ■额定电压 Rated Voltage 0.6/1kV ■电缆规格 Product Specifications 单芯：10～630mm²；2-5 芯：1.5～300mm² Single core: 10～630mm²; 2-core ~ 5-core: 1.5～300mm² ■执行标准 Executive Standards JG/T 313、企业标准 JG/T 313, Enterprise Standard ■使用特性 Operating Characteristics 导体长期最高温度 90℃；环境温度 20～45℃；敷设环境温度≥0℃（低于 0℃需预热）。 Max continuous conductor temperature: 90℃; Ambient temp: 20~45℃; Laying temp ≥0℃, preheating required below 0℃. ■最小弯曲半径 Minimum Bending Radius D≤12：6D；12＜D≤20：10D；20＜D≤40：15D；D＞40：20D D≤12: 6D; 12＜D≤20: 10D; 20＜D≤40: 15D; D＞40: 20D ■敷设方式 Laying Method 穿管、电缆沟、架空悬挂 Conduit, cable trench, overhead suspension ■电缆结构 Cable Structure 多股软铜导体；合成云母绝缘（耐温 1375℃）；玻纤填充；波纹无缝铜护套；可选低烟无卤外护套 Multi-strand flexible copper; synthetic mica insulation (1375℃ heat resistance); glass fiber filler; corrugated seamless copper sheath; optional LSZH outer sheath ■产品优势 Key Advantages 柔软易施工；950~1000℃火焰持续 180min 供电；低烟无卤；百年寿命；抗电磁干扰；载流量比塑料电缆提升 10~20%。 Flexible for construction; 180min power supply under 950~1000℃ flame; LSZH; 100-year service life; anti-EMI; ampacity increased by 10~20% compared with plastic cable. ■应用场景 Application Scenarios 公共建筑、化工厂、矿山、电站消防线路。 Fire circuits of public buildings, chemical plants, mines and power stations.
C RTTZ/RTTYZ 云母波纹铜矿物电缆 | RTTZ / RTTYZ Mica Corrugated Copper MI Cable
参数、结构、适用范围、优势、敷设要求同 B 款，仅型号区分。 All parameters, structure, application scope, advantages and laying requirements are consistent with Model B, only different model codes.
D BTLY（NG-A）铝护套矿物绝缘防火电缆 | BTLY (NG-A) Aluminum Sheath MI Fire Cable
产品示意图 Product Diagram (Image alt: BTLY NG-A corrugated aluminum sheath mineral fire resistant cable) ■电缆型号 Product Models BTLY（NG-A）-0.6/1kV ■电缆规格 Product Specifications 单芯：10～630mm²；2-5 芯：2.5～400mm² Single core: 10～630mm²; 2-core ~ 5-core: 2.5～400mm² ■使用特性 Operating Characteristics 导体长期最高 90℃，环境 20~45℃，敷设温度≥0℃ Max continuous conductor temp 90℃, ambient temp 20~45℃, laying temp ≥0℃ ■最小弯曲半径 Minimum Bending Radius D≤40：15D；D＞40：20D D≤40:15D; D＞40:20D ■电缆结构 Cable Structure 软铜导体、云母绝缘、氢氧化镁防火填充、波纹无缝铝护套、低烟无卤聚烯烃外护套 Flexible copper conductor, mica insulation, magnesium hydroxide fireproof filler, corrugated seamless aluminum sheath, LSZH polyolefin outer sheath ■产品优势 Key Advantages 950℃火焰持续 180min 不断电；柔软易施工；无卤低烟；使用寿命百年；抗电磁干扰，适配消防应急供电。 180min continuous power supply under 950℃ flame; flexible construction; LSZH; 100-year service life, anti-EMI, suitable for fire emergency power supply. ■应用场景 Application Scenarios 医院、地铁、化工、数据中心、军工消防线路。 Hospitals, metro, chemical plants, data centers, military fire circuits.
E BBTRZ（RTXMY）柔性矿物防火电缆 | BBTRZ (RTXMY) Flexible MI Fire Cable
产品示意图 Product Diagram (Image alt: BBTRZ flexible LSZH mineral insulated fire survival cable) ■电缆型号 Product Models BBTRZ（RTXMY）-0.6/1kV ■电缆规格 Product Specifications 单芯：10～630mm²；2-5 芯：1.5～400mm² Single core: 10～630mm²; 2-core ~ 5-core: 1.5～400mm² 温度、弯曲半径、电缆结构、产品优势、适用场景全部与 BTLY 一致。 Temperature, bending radius, cable structure, advantages and application scenarios are fully consistent with BTLY.

聚氯乙烯绝缘电缆电线和软线PVC Insulated Wires and Cables
A. 一般用途单芯硬导体无护套电缆 | General Purpose Single Core Solid Non-sheathed Cable
产品示意图 Product Diagram (Image alt: 450/750V BV solid copper PVC building wire, flame retardant indoor conduit wiring cable pure white background) ■适用范围 Application Scope 适用于家装墙内穿管或明敷固定布线用。 Suitable for fixed wiring inside wall conduits or surface mounting in residential decoration projects. ■电缆型号 Product Models 60227 IEC 01（BV）、ZA（B/C）-60227 IEC 01（BV） ■电缆规格 Product Specifications 1 芯：1.5～400mm² Single core: 1.5～400mm² ■执行标准 Executive Standards GB/T5023.3（IEC 60227-3)、GB/T19666（适用于阻燃电缆） GB/T5023.3 (IEC 60227-3), GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 1 种或第 2 种铜导体。 Conductor: Class 1 or Class 2 solid copper conductor.
绝缘：聚氯乙烯（阻燃电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 450/750V。 Rated AC voltage U0/U of cable: 450/750V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
B. 一般用途单芯软导体无护套电缆 | General Purpose Single Core Flexible Non-sheathed Cable
产品示意图 Product Diagram (Image alt: 450/750V RV flexible copper PVC wire, internal equipment wiring cable white studio shot) ■适用范围 Application Scope 主要适用于家用电器、仪器仪表及电子、通讯设备内部连接用。 Mainly used for internal wiring connection of household appliances, instruments, electronic and communication equipment. ■电缆型号 Product Models 60227 IEC 02（RV）、ZA（B/C）-60227 IEC 02（RV） ■电缆规格 Product Specifications 1 芯：1.5～400mm² Single core: 1.5～400mm² ■执行标准 Executive Standards GB/T5023.3（IEC 60227-3)、GB/T19666（适用于阻燃电缆） GB/T5023.3 (IEC 60227-3), GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 5 种铜导体。 Conductor: Class 5 flexible copper conductor.
绝缘：聚氯乙烯（阻燃电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 450/750V。 Rated AC voltage U0/U of cable: 450/750V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
C. 内部布线用导体温度为 70℃的单芯实芯导体无护套电缆 | 70℃ Single Core Solid Non-sheathed Cable for Internal Wiring
产品示意图 Product Diagram (Image alt: 300/500V thin BV solid wire for small electronic equipment internal wiring) ■适用范围 Application Scope 适用于家用电器、仪器仪表及电子、通讯设备内部布线用。 Suitable for internal wiring of household appliances, instruments, electronic and communication equipment. ■电缆型号 Product Models 60227 IEC 05（BV）、ZA（B/C）-60227 IEC 05（BV） ■电缆规格 Product Specifications 1 芯：0.5～1mm² Single core: 0.5～1mm² ■执行标准 Executive Standards GB/T5023.3（IEC 60227-3)、GB/T19666（适用于阻燃电缆） GB/T5023.3 (IEC 60227-3), GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 1 种铜导体。 Conductor: Class 1 solid copper conductor.
绝缘：聚氯乙烯（阻燃电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 300/500V。 Rated AC voltage U0/U of cable: 300/500V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
D. 内部布线用导体温度为 70℃的单芯软导体无护套电缆 | 70℃ Single Core Flexible Non-sheathed Cable for Internal Wiring
产品示意图 Product Diagram (Image alt: 300/500V thin RV flexible wire for instrument internal connection) ■适用范围 Application Scope 主要适用于家用电器、仪器仪表及电子、通讯设备内部连接用。 Mainly used for internal wiring connection of household appliances, instruments, electronic and communication equipment. ■电缆型号 Product Models 60227IEC06（RV）、ZA（B/C）-60227IEC06（RV） ■电缆规格 Product Specifications 1 芯：0.5～1mm² Single core: 0.5～1mm² ■执行标准 Executive Standards GB/T5023.3（IEC 60227-3)、GB/T19666（适用于阻燃电缆） GB/T5023.3 (IEC 60227-3), GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 5 种铜导体。 Conductor: Class 5 flexible copper conductor.
绝缘：聚氯乙烯（阻燃电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 300/500V。 Rated AC voltage U0/U of cable: 300/500V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
E. 额定电压 450/750 及以下聚氯乙烯绝缘软电缆 | 450/750V and Below PVC Insulated Flexible Cable
产品示意图 Product Diagram (Image alt: RVV multi-core flexible power cable PVC sheath for home appliance connection) ■适用范围 Application Scope 适用于家用电器、电动工具、仪器仪表等的电源连接。 Suitable for power connection of household appliances, power tools and instruments. ■电缆型号 Product Models 60227 IEC 53（RVV）、ZA（B/C）-60227 IEC 53（RVV） ■电缆规格 Product Specifications 2-3 芯：0.75～2.5mm² 2-core / 3-core: 0.75～2.5mm² ■执行标准 Executive Standards GB/T5023.3（IEC 60227-3)、GB/T19666（适用于阻燃电缆） GB/T5023.3 (IEC 60227-3), GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 5 种铜导体。 Conductor: Class 5 flexible copper conductor.
绝缘：聚氯乙烯（阻燃电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable.
填充：聚丙烯网装撕裂绳。 Filler: Polypropylene split woven rope.
内衬层：无纺布带。 Inner lining: Non-woven fabric tape.
护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 Outer sheath: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 300/500V、450/750V。 Rated AC voltage U0/U of cable: 300/500V, 450/750V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
F. 额定电压 450/750V 及以下聚氯乙烯绝缘固定布线用护套电缆 | 450/750V and Below PVC Insulated Sheathed Fixed Wiring Cable
产品示意图 Product Diagram (Image alt: BVV multi-core solid building cable for fixed indoor wiring) ■适用范围 Application Scope 适用于家用电器、电动工具、照明灯具等的电源连接。 Suitable for power connection of household appliances, power tools and lighting fixtures. ■电缆型号 Product Models 60227IEC10（BVV）、ZA（B/C）-60227IEC10（BVV） ■电缆规格 Product Specifications 2-3 芯：1.5～35mm² 2-core / 3-core: 1.5～35mm² ■执行标准 Executive Standards GB/T5023.4（IEC 60227-4）、GB/T19666（适用于阻燃电缆） GB/T5023.4 (IEC 60227-4), GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 1 种或第 2 种铜导体 Conductor: Class 1 or Class 2 solid copper conductor
绝缘：聚氯乙烯 Insulation: PVC
填充：聚丙烯网状撕裂绳 Filler: Polypropylene split woven rope
内衬层：无纺布带 Inner lining: Non-woven fabric tape
内护层：聚氯乙烯 Inner sheath: PVC
护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 Outer sheath: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 300/500V。 Rated AC voltage U0/U of cable: 300/500V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
G. 额定电压 450/750V 及以下铝芯聚氯乙烯绝缘固定布线电缆 | 450/750V and Below Aluminum Core PVC Insulated Fixed Wiring Cable
产品示意图 Product Diagram (Image alt: BLV aluminum PVC building wire for low cost fixed wiring) ■适用范围 Application Scope 适用于固定敷设用。 Suitable for fixed installation wiring. ■电缆型号 Product Models BLV、ZA（B/C）-BLV ■电缆规格 Product Specifications 1 芯：2.5～400mm² Single core: 2.5～400mm² ■执行标准 Executive Standards JB/T8734.2、GB/T19666（适用于阻燃电缆） JB/T8734.2, GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 1 种或第 2 种铝导体 Conductor: Class 1 or Class 2 solid aluminum conductor
绝缘：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 450/750V。 Rated AC voltage U0/U of cable: 450/750V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
H. 铜芯聚氯乙烯软布线电缆 | Copper Core PVC Flexible Wiring Cable (BVR)
产品示意图 Product Diagram (Image alt: BVR flexible copper wire for cabinet internal wiring) ■适用范围 Application Scope 适用固定布线时要求柔软的场合。如配电箱、控制柜等的内部连接。 Suitable for fixed wiring occasions requiring flexibility, such as internal connection of distribution boxes and control cabinets. ■电缆型号 Product Models BVR、ZA（B/C）-BVR ■电缆规格 Product Specifications 1 芯：2.5～185mm² Single core: 2.5～185mm² ■执行标准 Executive Standards JB/T8734.2、GB/T19666（适用于阻燃电缆） JB/T8734.2, GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 2 种铜导体 Conductor: Class 2 flexible copper conductor
绝缘：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 450/750V。 Rated AC voltage U0/U of cable: 450/750V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
I. 铜 / 铝芯聚氯乙烯扁形护套布线电缆 | Copper & Aluminum Core PVC Flat Sheathed Wiring Cable (BVVB/BLVVB)
产品示意图 Product Diagram (Image alt: BVVB flat twin PVC cable indoor surface wiring) ■适用范围 Application Scope 适用于室内固定布线明线。 Suitable for exposed fixed indoor wiring. ■电缆型号 Product Models BVVB、BLVVB ■电缆规格 Product Specifications 铜导体：2-3 芯：0.75～10mm²；铝导体：2-3 芯：2.5～10mm² Copper conductor: 2-core / 3-core, 0.75～10mm²; Aluminum conductor: 2-core / 3-core, 2.5～10mm² ■执行标准 Executive Standards JB/T8734.2、GB/T19666（适用于阻燃电缆） JB/T8734.2, GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：BVVB 为第 1/2 类铜导体；BLVVB 为第 1/2 类铝导体 Conductor: Class 1/2 copper conductor for BVVB; Class 1/2 aluminum conductor for BLVVB
绝缘：聚氯乙烯 Insulation: PVC
护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 Outer sheath: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 300/500V。 Rated AC voltage U0/U of cable: 300/500V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
J. 铜芯聚氯乙烯绝缘绞型连接软电缆 | Copper Core PVC Insulated Twisted Pair Flexible Cable (RVS)
产品示意图 Product Diagram (Image alt: RVS twisted fire alarm wire lighting connection cable) ■适用范围 Application Scope 适用于电器、仪器仪表及动力照明的电源连接。 Suitable for power connection of electrical equipment, instruments and power lighting systems. ■电缆型号 Product Models RVS、ZA (B/C）-RVS ■电缆规格 Product Specifications 2 芯：0.5～6mm² 2-core: 0.5～6mm² ■执行标准 Executive Standards JB/T8734.3、GB/T19666（适用于阻燃电缆） JB/T8734.3, GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 6 种铜导体 Conductor: Class 6 ultra-flexible copper conductor
绝缘：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 Insulation: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 300/300V。 Rated AC voltage U0/U of cable: 300/300V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
K. 铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电线 | Copper Core PVC Insulated PVC Sheathed Shielded Flexible Cable (RVVP)
产品示意图 Product Diagram (Image alt: RVVP shielded control cable anti EMI instrument wire) ■适用范围 Application Scope 适用于电器、仪表和电子设备及自动化装置的电源连接。 Suitable for power connection of electrical instruments, electronic equipment and automation devices. ■电缆型号 Product Models RVVP、ZA（B/C）-RVVP ■电缆规格 Product Specifications 2-24 芯：0.5～2.5mm² 2-core ~ 24-core: 0.5～2.5mm² ■执行标准 Executive Standards JB/T8734.5、GB/T19666（适用于阻燃电缆） JB/T8734.5, GB/T19666 (for flame retardant cable) ■电缆结构 Cable Structure
导体：第 5 种铜导体。 Conductor: Class 5 flexible copper conductor.
绝缘：聚氯乙烯。 Insulation: PVC.
填充：聚丙烯网装撕裂绳。 Filler: Polypropylene split woven rope.
内衬层：聚酯带。 Inner lining: Polyester tape.
屏蔽：铜丝编织。 Shield: Copper wire braided shielding.
护套：聚氯乙烯（阻燃型电缆为阻燃聚氯乙烯）。 Outer sheath: PVC, flame retardant PVC for flame retardant type cable. ■使用特性 Operating Characteristics
电缆交流额定电压 U0/U 为 300/500V、450/750V。 Rated AC voltage U0/U of cable: 300/500V, 450/750V.
电缆正常运行时导体最高温度为 70℃。 Maximum continuous operating temperature of conductor: 70℃.
附录 A 产品主要技术参数 | Appendix A Main Technical Parameters
表 1 绝缘标称厚度 Table 1 Nominal Insulation Thickness (Unit: mm)
表格
导体标称截面积 mm2Nominal Cross-section
标称厚度 mmNominal Thickness
导体标称截面积 mm2Nominal Cross-section
标称厚度 mmNominal Thickness
0.5
0.6
150
1.8
0.75
0.6
185
2.0
1.0
0.6
240
2.2
1.5
0.7
300
2.4
2.5，4，6
0.8
400
2.6
10，16
1.0
500
2.8
25，35
1.2
50
1.4
70
1.4
95
1.6
120
1.6
表 2 20℃时导体直流电阻 Table 2 Maximum DC Conductor Resistance at 20℃ (Unit: Ω/km)
表格
导体标称截面积 mm2Nominal Cross-section
第 1/2 类铜Class1/2 Copper
第 5/6 类铜Class5/6 Copper
铝Aluminum
0.5
36.0
39.0
/
0.75
24.5
26.0
/
1.0
18.1
19.5
/
1.5
12.1
13.3
/
2.5
7.41
7.98
12.1
4
4.61
4.95
7.41
6
3.08
3.30
4.61
10
1.83
1.91
3.08
16
1.15
/
1.91
25
0.727
/
1.20
35
0.524
/
0.868
50
0.387
/
0.641
70
0.268
/
0.443
95
0.193
/
0.320
120
0.153
/
0.253
150
0.124
/
0.206
185
0.0991
/
0.164
240
0.0754
/
0.125
300
0.0601
/
0.100
400
0.0470
/
0.0778
交流耐压试验 AC Voltage Withstand Test
中文：额定电压 300/300V 和 300/500V，施加 2.0kV 交流电压，持续时间为 5 分钟，绝缘不发生击穿。 For cables rated 300/300V and 300/500V: Apply AC voltage of 2.0kV for 5 consecutive minutes, no insulation breakdown shall occur. 中文：额定电压 450/750V，施加 2.5kV 交流电压，持续时间为 5 分钟，绝缘不发生击穿。 For cables rated 450/750V: Apply AC voltage of 2.5kV for 5 consecutive minutes, no insulation breakdown shall occur.
阻燃性能 Flame Retardant Performance
表 3 单根阻燃性能 Table 3 Single Cable Vertical Flame Test
| 代号Code | 试样外径 d mmSpecimen Outer Diameter | 供火时间 SBurning Duration | 试验结论 Test Result | 试验方法 Standard | | ---- | ---- | ---- | ---- | |Z|d≤25|60±2 | 上夹具下缘与炭化起始点距离大于 50mm 且小于 540mm，符合 GB/T19666 标准规定要求。The distance between the lower edge of upper fixture and carbonization starting point is more than 50mm and less than 540mm, complying with GB/T19666.|GB/T18380.12| ||25＜d≤50|120±2| | | ||50＜d≤75|240±2| | | ||d＞75|480±2| | |
表 4 成束阻燃性能 Table 4 Bunched Cable Flame Test
| 代号Code | 试样非金属体积 L/mNon-metal Volume per Meter | 供火时间 minBurning Duration | 试验结论 Test Result | 试验方法 Standard | | ---- | ---- | ---- | ---- | |ZA|7|40 | 喷灯底边以上炭化高度不超过 2.5m，符合 GB/T19666 标准规定要求。Carbonization height above burner base shall not exceed 2.5m, complying with GB/T19666.|GB/T18380.33| |ZB|3.5|40| |GB/T18380.34| |ZC|1.5|20| |GB/T18380.35|
